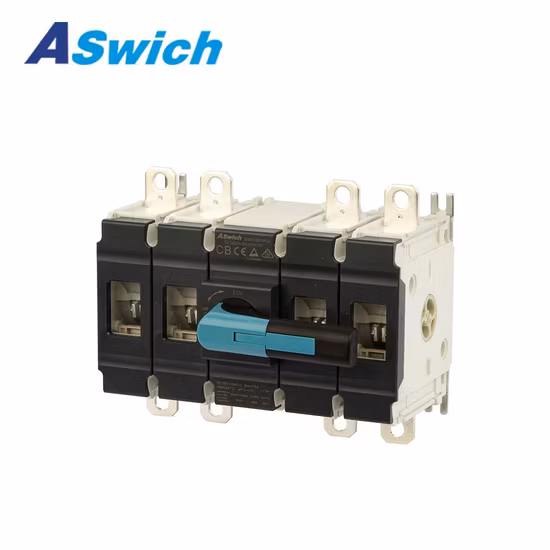

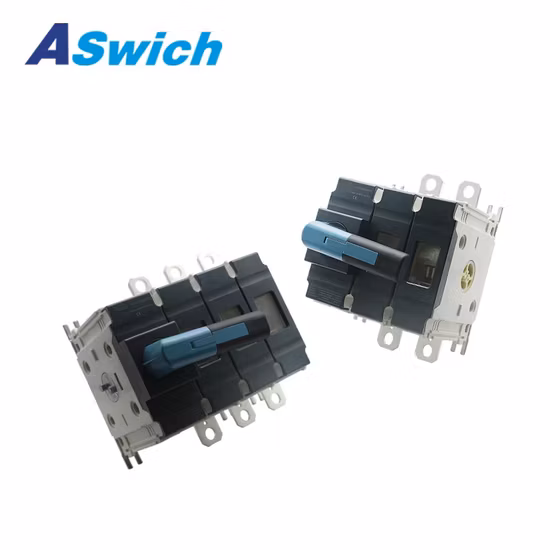

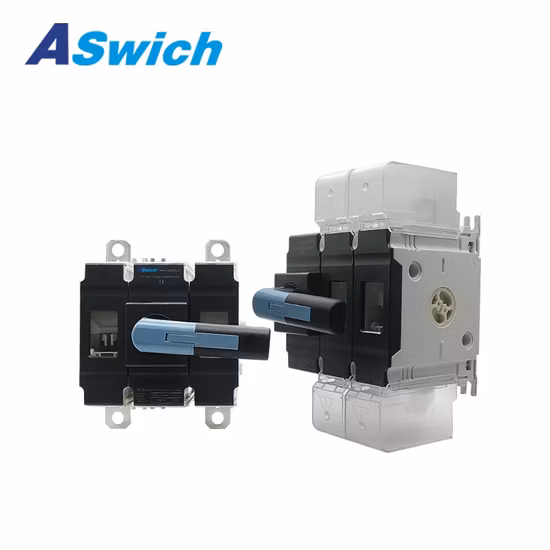

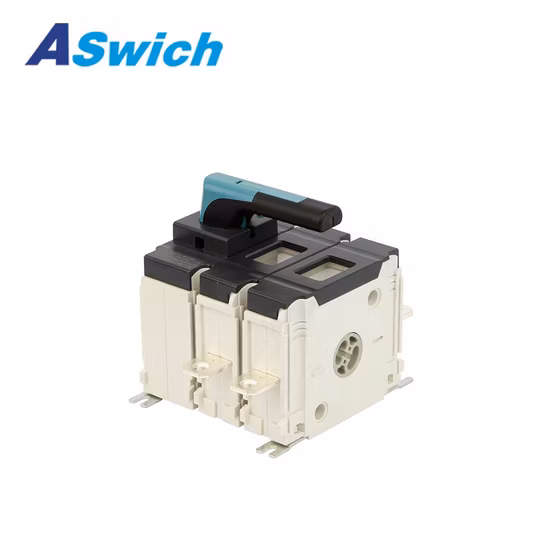

Aislador de interruptor de aislamiento de rotura de carga giratoria de desconexión de 1500V con certificado CE TUV CB SAA

Información básica.

N º de Modelo.	EHD
Certificación	CE, AEA
Marca	Aswich
Manejar	Gabinete exterior/interior
Polaridad	Sin polaridad
Corriente soportada de corta duración Lcw,1s	15k
Tensión soportada por impulso Uimp	12kv
Actual	315A
Escena aplicable	Sistema solar/Protección de batería/Sistema DC
Interfaz de usuario de voltaje	1000V/1500V
Paquete de transporte	por Mar/Aire
Especificación	caja
Marca comercial	Aswich
Origen	Porcelana
Código hs	853650
Capacidad de producción	1000000PC/Año

Descripción del Producto

La energía producida se puede utilizar para alimentar una carga local (sistemas fuera de la red) o se puede inyectar a la red eléctrica pública (sistemas conectados a la red). Como la salida del generador fotovoltaico es CC directa y la mayoría de las cargas y redes públicas generalmente aceptan solo CA, se utilizan inversores fotovoltaicos para realizar la conversión CC-CA necesaria. Como la salida de corriente y tensión de un generador fotovoltaico no es constante, el inversor también debe adaptarse a los cambios en su circuito de entrada para que se extraiga la máxima potencia posible del generador. A modo de ejemplo, la cantidad de luz disponible contribuye naturalmente a la salida de corriente de las células fotovoltaicas, mientras que la salida de voltaje se ve afectada inversamente por la temperatura de la celda. Entre los paneles fotovoltaicos y la red de CA se encuentran los llamados componentes de equilibrio del sistema (BOS). Estos incluyen el inversor, los cables de interconexión, los alambres, la protección contra sobrecorriente y sobretensiones, el equipo de conexión a tierra y un medio para conmutar y desconectar diferentes partes del circuito. Por ejemplo, la norma internacional IEC 60364-7-712 exige un medio para desconectar el inversor por ambos lados. Además, la norma exige específicamente que se instale un interruptor-seccionador en el lado de CC del inversor fotovoltaico. Esto permite la desconexión y el aislamiento confiable del inversor de todas las fuentes de CC. Se pueden utilizar equipos de conmutación adicionales para desconectar partes del generador fotovoltaico, para la conexión a tierra del sistema o para conmutar posibles circuitos de almacenamiento de energía.

Ventajas

Alto rendimiento de frenado

Una cámara de ruptura de poliéster reforzado con fibra de vidrio con un sistema de extinción de arco proporciona un sistema de desconexión de seguridad patentado que ofrece una rápida extinción del arco eléctrico de hasta 1500 VCC e interrupción de corriente de hasta 800 A.

Producto operado remotamente

ASWICH PV están destinados a su uso en instalaciones fotovoltaicas e inversores solares. Se pueden controlar de forma remota mediante contactos libres de potencial, ya sea desde un controlador automático externo o desde un interruptor.

Operación manual de emergencia

Además de su funcionamiento motorizado, el ASWICH PV también incluye una función de funcionamiento manual, que permite cambiar la posición del interruptor directamente en el dispositivo si es necesario.

Detalle

Solicitud:
